LS-B旋轉活塞燃油流量計

工作原理：

　　旋轉活塞燃油流量計，是屬于容積式流量計，它基于活塞與計量室一直保持相切密封狀態，并且有一個固定的偏心距的計量元件活塞，在流體的壓差作用下對活塞產生轉動力距，使活塞做偏心旋轉運動，活塞的轉數正比于流體的流量，從而通過記數機構記錄出它的轉數，即可測得流體流量。

用途及特點：

　　該旋轉活塞燃油流量計，是引進日本選進技術設計生產的一種流量?jī)x表，它可以測量重柴油;原油;重油及符合粘度要求范圍內的石油介質流經管道總量，它具有工作可靠，壓力損失小，精度高等優點。

儀表的調校：

　　儀表出廠時，調至精度范圍內，但由于長時間使用以及安裝不當?shù)仍?，可能出現誤差增大現象，所以，該表應定期標定（一、二年標定一次），出廠時沒帶調整誤差齒輪，如儀表需要修正時，可與我廠聯系更換齒輪，以便提高和保證儀表精度。

主要技術指標：

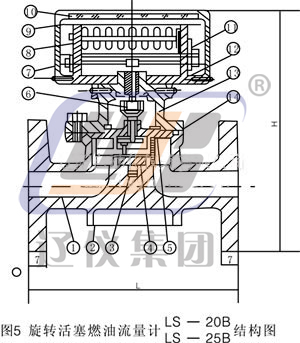

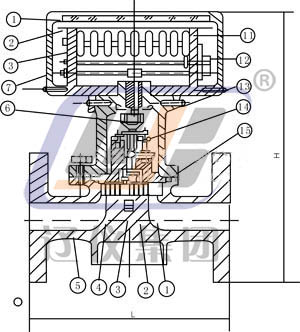

結構：

　　旋轉活塞流量計是由測量機構和計數機構兩部組成。
　　測量機構包括：主體、計量組件（活塞等）和傳動機構
　　計量組件是由旋轉活塞、隔板、偏心輪等組成，隔板位于徑向平面，活塞與計量室中心有一固定偏心距，并且活塞內，外壁與計量室始終有一相切處，把油腔分成兩部分。
　　活塞的轉動是通過磁性聯軸節傳遞記數機構的，連接部分用銅套和密封圈密封因而保證了儀表的密封。
　　儀表的記數機構，是采用齒輪減速機構和機械式的八位記數輪組成。
　　在測量機構與記數機構之間，裝有調整誤差的齒輕調差機構，以便校表時調整儀表的誤差。

安裝與使用：

　　流量計與配套的濾油器，必須安裝在無腐蝕，無灰塵，無震動，無壓力波動及便于安裝，檢查，維護的地方，而且要有防潮、防雨措施。
　　被測液體凍結會損壞流量計，因此，凡是安裝在室外的流量計必須有保溫措施。
　　流量計應盡可能裝在壓力管線上，使得設備停止運轉期間被測液體仍充滿計量腔。
　　安裝前，一定要將管道沖洗干凈，徹底清除留在管道內的臟物及雜質。
　　該流量計必須與濾油器配套使用而用水平安裝（即表盤在水平位置），安裝時要注意流體流向，應符合流量計主體上的箭頭所示方向。為了使工藝設備不停止運轉即可檢修流量計與清洗濾油器，應裝設副管線，可參照下面的安裝示意圖。

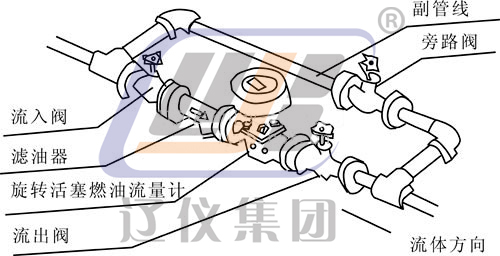

安裝示意圖

　　安裝完成后，要關閉流入流出閥門，然后打開旁路閥門，先使流體通過旁路流通，沖洗充足后，慢慢打開流入流出閥門，然后關閉旁路閥門。
　　流量計應在較小流量下啟動，并檢查計數器是否靈活轉動，然后增加流量，盡可能增致最大，這樣表內的殘留空氣可以被帶走。
　　必須在此儀表規定的壓力、溫度、粘度、精度。流量范圍內使用。

維護與故障處理：

　　使用旋轉活塞流量計，應當注意被測液體的特性，如溫度、壓力、粘度，流量范圍等是否符合儀表規定。使用中要定期檢查與清洗濾油器，每運轉500小時清洗一次過濾網。
